2 "IMC Rigid Threaded Form 7 Conduit Bodies Kondulet Listrik tipe X

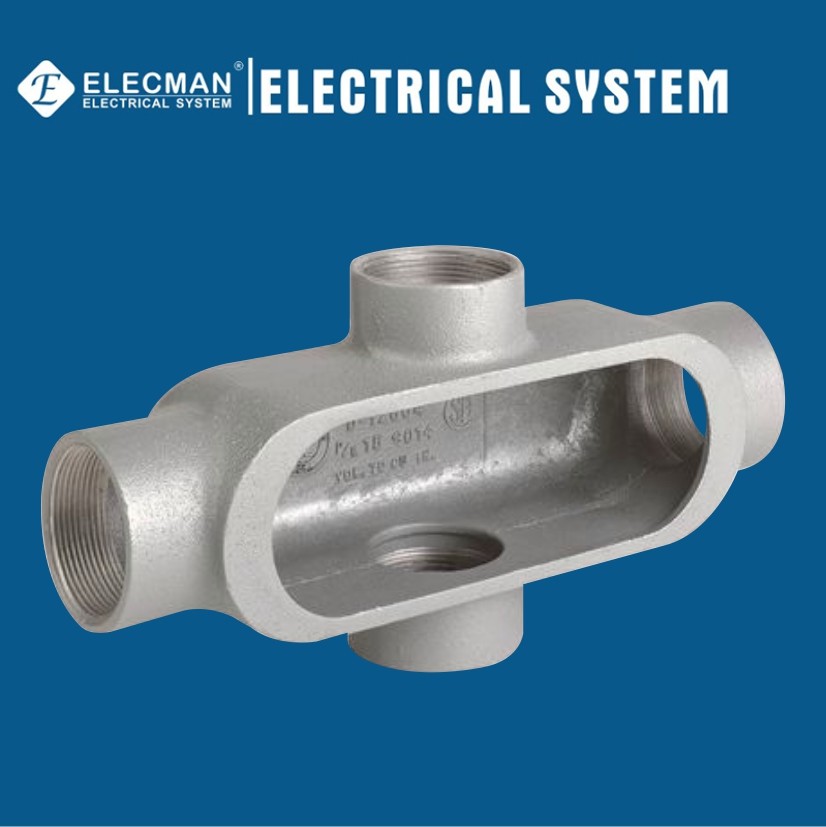

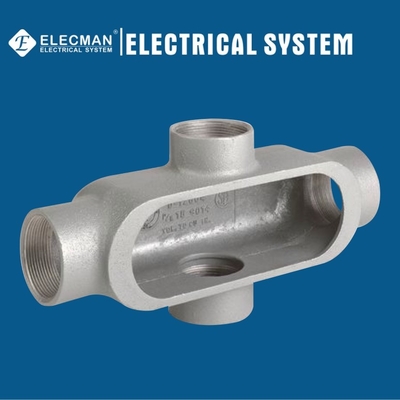

ELECMAN ® Form 7 Grey Iron 1/2" - 2" IMC/Rigid Conduit Body Berulir Tipe X

Aplikasi

ELECMAN ® Form 7 grey iron 1/2" - 2" IMC/Rigid conduit body tipe X dibuat dari besi abu-abu, lengkap dengan galvanis yang dicelupkan panas, berlapis seng, atau lapisan berenamel aluminium dengan lapisan tahan korosi yang unggul dan hub NPT yang meruncing.Berfungsi sebagai outlet tarik untuk konduktor yang sedang dipasang, memungkinkan tekukan 90 derajat pada sistem saluran dan menyediakan bukaan untuk membuat sambungan dan tap pada konduktor.UL514A terdaftar dan tersedia dalam ukuran 1/2" hingga 2".

Fitur

• Bushing integral bulat yang mulus di hub melindungi insulasi konduktor.
• Benang yang diketuk secara akurat dan meruncing untuk sambungan yang rapat dan kaku serta kontinuitas ground yang sangat baik.
• Bodi besi abu-abu dengan penutup cor dan paking cocok untuk digunakan di lokasi basah.
• Desain penutup klip yang unik memungkinkan pelepasan yang mudah di lain waktu, tanpa merusak badan saluran, penutup diamankan dengan klip, bukan sekrup.
• Desain punggung datar menyediakan konten kubik yang lebih besar untuk penarikan kawat yang lebih mudah, dan lebih banyak ruang untuk penyambungan, Cocok rata dan nyaman pada permukaan datar untuk pemasangan yang lebih stabil.
• Busing hub halus dan bukaan penutup melindungi insulasi konduktor.
• Bukaan hub yang halus memungkinkan penyambungan saluran yang mudah.
• Sekrup penutup pan-head mengamankan klip penutup dan menyediakan tempat duduk dan torsi obeng yang unggul.Sekrup penutup dan klip tertahan untuk mencegah kehilangan.
• Ukuran hub (inci), gaya bodi, data kepatuhan, nomor/ukuran kawat maksimum, dan kapasitas kubik yang dibentuk menjadi bodi.

Sertifikasi dan Kepatuhan

ELECMAN® Form 7 grey iron IMC/Rigid conduit body tipe X diproduksi dengan spesifikasi sebagai berikut:

• Standar UL 514A
• Fed.Spec.WC-586D
• NEMA: FB-1

Data Spesifikasi

ELECMAN menyediakan bentuk ukuran penuh 7 gary iron IMC/Rigid conduit body tipe X berulir.

BENTUK 7 Conduit Body X Type (tipe berulir)
Besi Kelabu
	KUCING #	Ukuran Perdagangan	redup A	redup B	redup C
	GX050	1/2"	5.500	3.063	2.188
	GX075	3/4"	6.250	3.250	2.688
	GX100	1"	7.063	3.688	2.813
	GX125	1-1/4"	7.625	4.188	2.563
	GX150	1-1/2"	8.188	4.563	2.813
	GX200	2"	9.250	5.188	3.438

Informasi Pengepakan

Pengepakan sangat penting, pengemasan yang baik dapat membantu pelanggan untuk meningkatkan citra merek, pengemasan yang baik juga dapat membantu pelanggan untuk menyimpan produk dengan baik untuk waktu yang lebih lama.Untuk pengepakan internal, gunakan kotak karton kecil atau kantong plastik penyegel sendiri, untuk pengepakan eksternal, gunakan karton bergelombang berkualitas baik.ELECMAN dapat mengikuti kebutuhan pelanggan.

Lebih Banyak Spesifikasi

ELECMAN memberikan lebih banyak spesifikasi dan tipe bentuk 7 besi abu-abu IMC / Rigid conduit body threaded type.

BENTUK 7 Conduit Body LB Type (tipe berulir)
KUCING #	Ukuran Perdagangan	redup A	redup B	redup C	Keterangan	Foto-foto
GLB050	1/2"	4.500	1.313	2.188	Besi Kelabu Tipe LB Koneksi Berulir
GLB075	3/4"	5.500	1.500	2.500
GLB100	1"	6.438	1.750	2.813
GLB125	1-1/4"	6.563	2.188	3.375
GLB150	1-1/2"	7.125	2.438	3.625
GLB200	2"	8.125	3.000	4.375
GLB250	2-1/2"	10.500	4.250	5.313
GLB300	3"	10.625	4.250	6.063
GLB325	3-1/2"	12.625	5.188	6.563
GLB400	4"	12.625	5.188	7.000
BENTUK 7 Conduit Body LL Type (tipe berulir)
KUCING #	Ukuran Perdagangan	redup A	redup B	redup C	Keterangan	Foto-foto
GLL050	1/2"	4.563	2.125	1.438	Besi Kelabu Tipe LL Koneksi Berulir
GLL075	3/4"	5.125	2.375	1.688
GLL100	1"	6.063	2.688	1.875
GLL125	1-1/4"	6.563	3.188	2.375
GLL150	1-1/2"	7.125	3.500	2.625
GLL200	2"	8.125	4.125	3.250
BENTUK 7 Conduit Body LR Type (tipe berulir)
KUCING #	Ukuran Perdagangan	redup A	redup B	redup C	Keterangan	Foto-foto
GLR050	1/2"	4.563	2.125	1.438	Besi Kelabu Tipe LR Koneksi Berulir
GLR075	3/4"	5.125	2.375	1.688
GLR100	1"	6.063	2.688	1.875
GLR125	1-1/4"	6.500	3.125	2.250
GLR150	1-1/2"	7.188	3.500	2.500
GLR200	2"	8.188	4.063	3.250
BENTUK 7 Conduit Body C Type (tipe berulir)
KUCING #	Ukuran Perdagangan	redup A	redup B	redup C	Keterangan	Foto-foto
GC050	1/2"	5.313	1.313	1.375	Besi Kelabu Tipe C Koneksi Berulir
GC075	3/4"	6.000	1.563	1.688
GC100	1"	7.000	1.750	1.875
GC125	1-1/4"	7.625	2.188	2.375
GC150	1-1/2"	8.818	2.438	2.625
GC200	2"	9.250	3.000	3.250
GC250	2-1/2"	12.188	4.188	3.625
GC300	3"	12.188	4.187	4.438
BENTUK 7 Conduit Body T Type (tipe berulir)
KUCING #	Ukuran Perdagangan	redup A	redup B	redup C	Keterangan	Foto-foto
GT050	1/2"	5.500	2.250	1.875	Besi Kelabu Tipe T Koneksi Berulir
GT075	3/4"	6.125	2.438	2.125
GT100	1"	7.063	2.750	2.313
GT125	1-1/4"	7.625	3.188	2.375
GT150	1-1/2"	8.188	3.500	3.500
GT200	2"	9.250	4.125	4.125
GT250	2-1/2"	12.000	5.750	5.750
GT300	3"	12.188	5.875	5.875
GT325	3-1/2"	14.250	6.813	6.813
GT400	4"	14.250	6.813	6.813
BENTUK 7 Jenis TB Badan Saluran (tipe berulir)
KUCING #	Ukuran Perdagangan	redup A	redup B	redup C	Keterangan	Foto-foto
GTB050	1/2"	5.500	1.313	2.750	Besi Kelabu Jenis TBC Koneksi Berulir
GTB075	3/4"	6.125	1.562	3.063
GTB100	1"	7.063	1.750	3.250
GTB125	1-1/4"	7.625	2.188	2.438
GTB150	1-1/2"	8.188	2.428	2.625
GTB200	2"	9.250	3.000	2.250
BENTUK 7 Conduit Body X Type (tipe berulir)
KUCING #	Ukuran Perdagangan	redup A	redup B	redup C	Keterangan	Foto-foto
GX050	1/2"	5.500	3.063	1.875	Besi Kelabu Tipe X Koneksi Berulir
GX075	3/4"	6.250	3.250	2.188
GX100	1"	7.063	3.688	2.313
GX125	1-1/4"	7.625	4.188	2.375
GX150	1-1/2"	8.188	4.563	2.625
GX200	2"	9.250	5.188	3.250
BENTUK 7 Conduit Body E Type (tipe berulir)
KUCING #	Ukuran Perdagangan	redup A	redup B	redup C	Keterangan	Foto-foto
GE050	1/2"	4.563	3.131	1.438	Besi Kelabu Tipe E Koneksi Berulir
GE075	3/4"	5.188	1.500	1.688
GE100	1"	6.063	1.750	1.875
