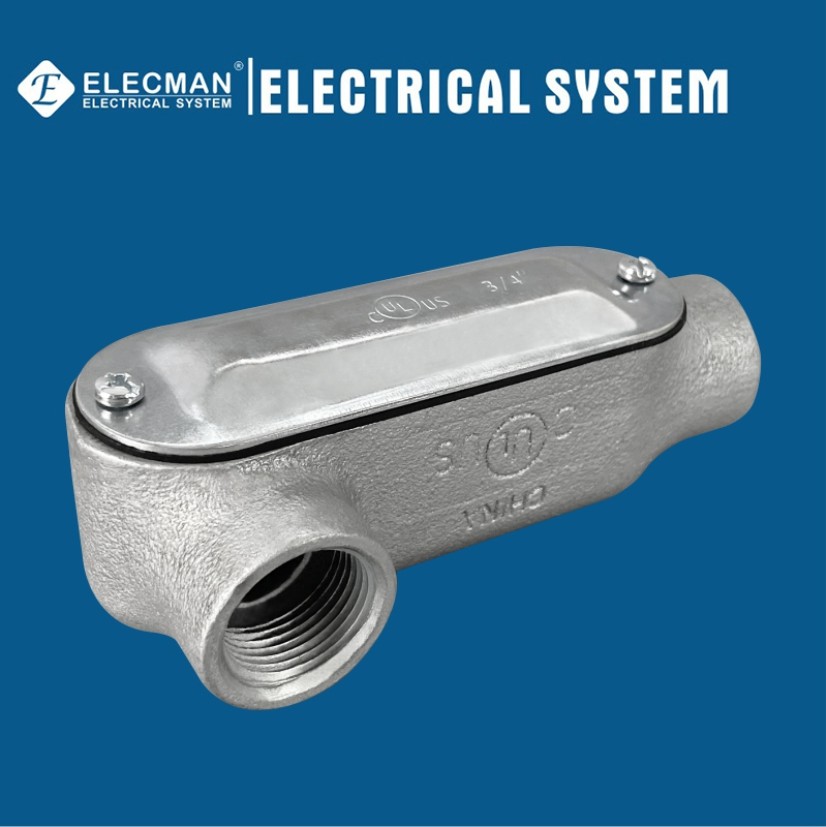

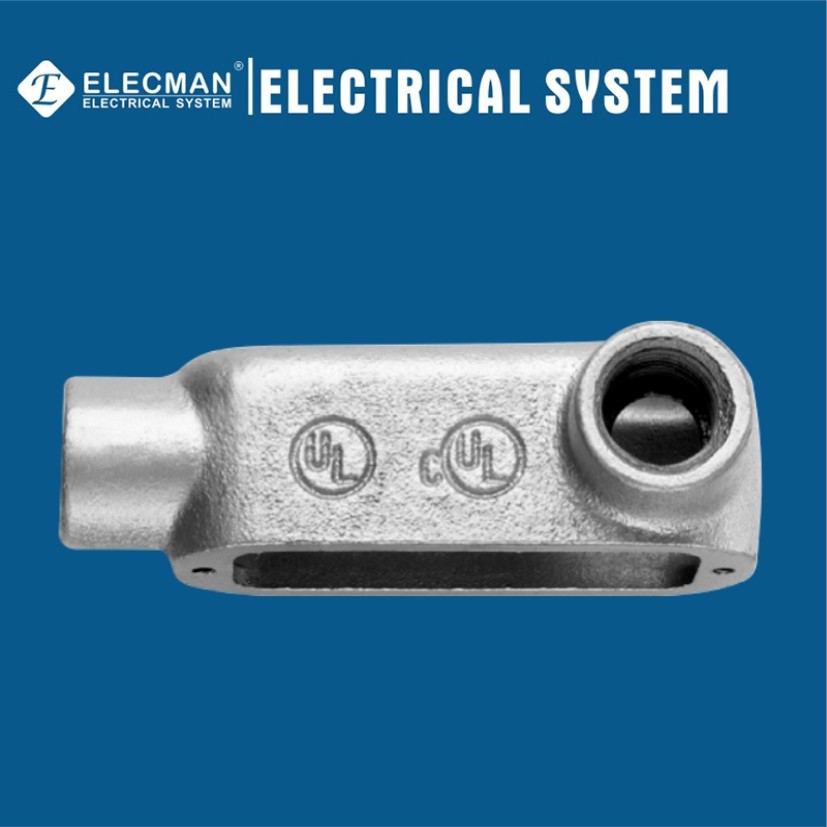

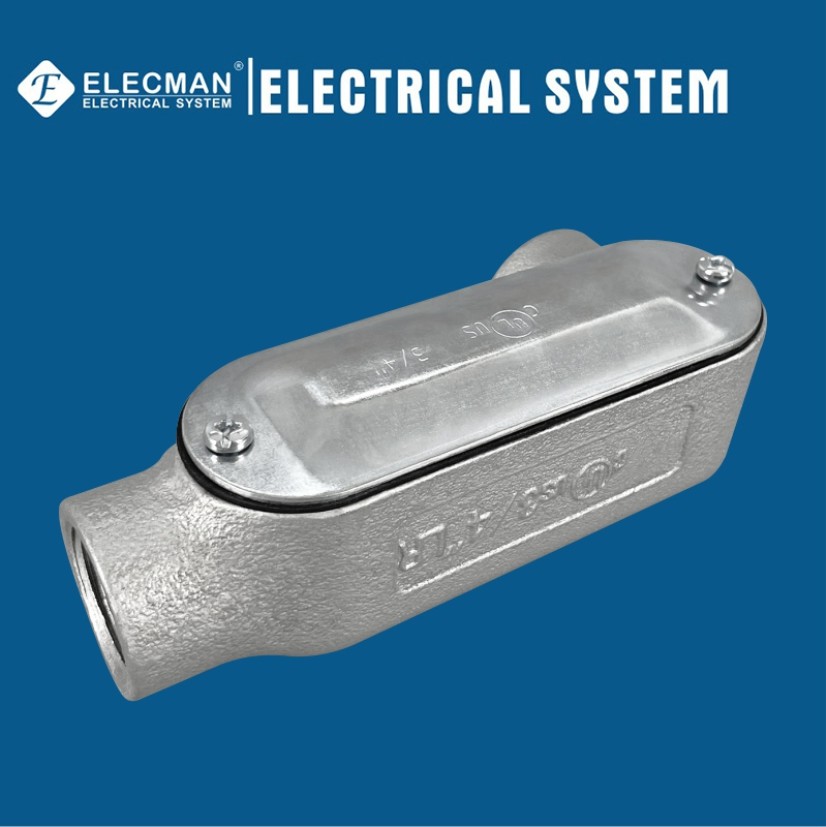

4 Inch IMC Rigid Form 5 Conduit Bodies Berulir Tipe LR Besi Lunak

ELECMAN ® Form 5 Besi Lunak 1/2" - 4" IMC/Rigid Conduit Body Tipe LR Berulir

Aplikasi

ELECMAN ® Form 5 malleable iron 1/2" - 4" IMC/Rigid conduit bodies threaded LR type digunakan dengan Rigid/IMC conduit dan berfungsi sebagai fitting penarik yang membuat bengkokan dan menghubungkan conduit dalam sistem conduit.Desain punggung datar dan volume internal kubik memastikan pemasangan yang rapi dan kompak sambil memberikan akses untuk penyambungan, penarikan, pemeliharaan.

Fitur

• Dapat dipertukarkan dengan badan saluran Appleton Form 35.
• Rol bawaan pada badan 11/4” hingga 4” C dan LB untuk memudahkan penarikan kabel.
• Bushing integral yang halus dan bulat untuk perlindungan isolasi kawat
• Gasket neoprena padat dapat diubah menjadi tipe terbuka dengan menarik keluar bagian tengah berlubang.
• Sekrup penutup baja tahan karat.
• Penutup baja lembaran berkubah memberikan kapasitas kubik tambahan.
• Penutup paking integral memberikan peringkat NEMA 4.

Sertifikasi dan Kepatuhan

ELECMAN® Form 5 malleable iron IMC/Rigid conduit body tipe LR diproduksi dengan spesifikasi sebagai berikut:

• Standar UL 514A
• Fed.Spec.WC-586D
• NEMA: FB-1
• NEMA 4

Data Spesifikasi

ELECMAN menyediakan bentuk ukuran penuh 5 besi lunak IMC/Rigid conduit body berulir tipe LR.

Bentuk 5 Bodi Saluran Besi Lunak Berulir - Tipe LR
Besi Lunak
	KUCING #	Ukuran Perdagangan	redup A	redup B	redup C
	MLR050	1/2"	2-1/16"	4-11/16"	1-3/8"
	MLR075	3/4"	2-1/4"	5-3/8"	1-11/16"
	MLR100	1"	2-5/8"	6-3/16"	1-7/8"
	MLR125	1-1/4"	2-3/4"	8-1/8"	2-3/4"
	MLR150	1-1/2"	2-13/16"	8-1/8"	2-13/16"
	MLR200	2"	4-7/16"	10-1/2"	3-5/16"
	MLR250	2-1/2"	5-3/8"	13-5/8"	3-7/8"
	MLR300	3"	5-7/8"	13-7/8"	4-3/4"
	MLR325	3-1/2"	6-7/8"	16-1/4"	5-5/8"
	MLR400	4"	7-3/16"	16-5/8"	5-5/8"

Informasi Pengepakan

Pengepakan sangat penting, pengemasan yang baik dapat membantu pelanggan untuk meningkatkan citra merek, pengemasan yang baik juga dapat membantu pelanggan untuk menyimpan produk dengan baik untuk waktu yang lebih lama.Untuk pengepakan internal, gunakan kotak karton kecil atau kantong plastik penyegel sendiri, untuk pengepakan eksternal, gunakan karton bergelombang berkualitas baik.ELECMAN dapat mengikuti kebutuhan pelanggan.

Lebih Banyak Spesifikasi

ELECMAN memberikan lebih banyak spesifikasi dan tipe dari 5 besi lunak IMC / Rigid conduit body threaded type.

BENTUK 5 Conduit Body LB Type (tipe berulir)
KUCING #	Ukuran Perdagangan	redup A	redup B	redup C	Keterangan	Foto-foto
MLB050	1/2"	1-5/16"	4-11/16"	2-1/16"	Besi Lunak Tipe LB Koneksi Berulir
MLB075	3/4"	1-1/2"	5-3/8"	2-1/4"
MLB100	1"	1-13/16"	6-3/16"	2-5/8"
MLB125	1-1/4"	2-5/8"	8-1/8"	2-3/4"
MLB150	1-1/2"	2-5/8"	8-1/8"	2-13/16"
MLB200	2"	3-1/8"	10-1/2"	4-7/16"
MLB250	2-1/2"	4-5/16"	13-7/8"	5-3/8"
MLB300	3"	4-5/16"	13-7/8"	5-7/8"
MLB325	3-1/2"	5-5/8"	16-1/4"	6-7/8"
MLB400	4"	5-5/8"	16-5/8"	7-3/16"
BENTUK 5 Conduit Body LL Type (tipe berulir)
KUCING #	Ukuran Perdagangan	redup A	redup B	redup C	Keterangan	Foto-foto
MLL050	1/2"	2-1/16"	4-11/16"	1-3/8"	Besi Lunak Tipe LL Koneksi Berulir
MLL075	3/4"	2-1/4"	5-3/8"	1-11/16"
MLL100	1"	2-5/8"	6-3/16"	1-7/8"
MLL125	1-1/4"	2-3/4"	8-1/8"	2-3/4"
MLL150	1-1/2"	3-1/2"	8-1/8"	2-13/16"
MLL200	2"	4-1/8"	10-1/2"	3-5/16"
MLL250	2-1/2"	4-11/16"	13-5/8"	3-7/8"
MLL300	3"	5-7/8"	13-7/8"	4-3/4"
MLL325	3-1/2"	6-1/8"	16-1/4"	5-5/8"
MLL400	4"	6-15/16"	16-1/4"	5-5/8"
BENTUK 5 Conduit Body LR Type (tipe berulir)
KUCING #	Ukuran Perdagangan	redup A	redup B	redup C	Keterangan	Foto-foto
MLR050	1/2"	2-1/16"	4-11/16"	1-3/8"	Besi Lunak Tipe LR Koneksi Berulir
MLR075	3/4"	2-1/4"	5-3/8"	1-11/16"
MLR100	1"	2-5/8"	6-3/16"	1-7/8"
MLR125	1-1/4"	2-3/4"	8-1/8"	2-3/4"
MLR150	1-1/2"	2-13/16"	8-1/8"	2-13/16"
MLR200	2"	4-7/16"	10-1/2"	3-5/16"
MLR250	2-1/2"	5-3/8"	13-5/8"	3-7/8"
MLR300	3"	5-7/8"	13-7/8"	4-3/4"
MLR325	3-1/2"	6-7/8"	16-1/4"	5-5/8"
MLR400	4"	7-3/16"	16-5/8"	5-5/8"
BENTUK 5 Conduit Body C Type (tipe berulir)
KUCING #	Ukuran Perdagangan	redup A	redup B	redup C	Keterangan	Foto-foto
MC050	1/2"	1-5/16"	5-3/8"	1-3/8"	Besi Lunak Tipe C Koneksi Berulir
MC075	3/4"	1-1/2"	6"	1-11/16"
MC100	1"	1-13/16"	7-1/16"	1-7/8"
MC125	1-1/4"	2-5/8"	9"	2-3/4"
MC150	1-1/2"	2-5/8"	9"	2-13/16"
MC200	2"	3-1/8"	11-1/2"	3-5/16"
MC250	2-1/2"	4-5/16"	15"	3-7/8"
MC300	3"	4-5/16"	15-1/8"	4-3/4"
MC325	3-1/2"	4-7/8"	18-1/8"	5-5/8"
MC400	4"	4-7/8"	18-1/8"	5-5/8"
BENTUK 5 Conduit Body T Type (tipe berulir)
KUCING #	Ukuran Perdagangan	redup A	redup B	redup C	Keterangan	Foto-foto
MT050	1/2"	2-1/16"	5-3/8"	1-5/16"	Besi Lunak Tipe T Koneksi Berulir
MT075	3/4"	2-1/4"	6"	1-1/2"
MT100	1"	2-5/8"	7-1/16"	1-13/16"
MT125	1-1/4"	2-3/4"	9"	2-5/8"
MT150	1-1/2"	3-1/2"	9"	2-5/8"
MT200	2"	4-1/8"	11-1/2"	3-1/8"
MT250	2-1/2"	5-11/16"	15"	4-5/16"
MT300	3"	5-7/8"	15-1/8"	4-5/16"
MT325	3-1/2"	6-13/16"	18-1/8"	4-7/8"
MT400	4"	7-3/16"	18-1/8"	4-7/8“
BENTUK 5 Jenis TB Badan Saluran (tipe berulir)
KUCING #	Ukuran Perdagangan	redup A	redup B	redup C	Keterangan	Foto-foto
MTB050	1/2"	1-5/16"	5-1/4"	1-5/16"	Besi Lunak Jenis TBC Koneksi Berulir
MTB075	3/4"	1-9/16"	6-1/16"	1-9/16"
MTB100	1"	1-13/16"	7-1/8"	1-13/16"
MTB125	1-1/4"	2-7/16"	9-5/16"	3-3/4"
MTB150	1-1/2"	2-9/16"	9-5/16"	3-3/4"
MTB200	2"	3-3/16"	11-13/16"	4-1/8"
BENTUK 5 Conduit Body X Type (tipe berulir)
KUCING #	Ukuran Perdagangan	redup A	redup B	redup C	Keterangan	Foto-foto
MX050	1/2"	2-13/16"	5-7/16"	1-3/4"	Besi Lunak Tipe X Koneksi Berulir
MX075	3/4"	2-15/16"	6-1/16"	2"
MX100	1"	3-9/16"	7-1/8"	2-1/4"
MX125	1-1/4"	4-7/16"	9-1/8"	2-9/16"
MX150	1-1/2"	4-7/16"	9-1/8"	2-3/4"
MX200	2"	5-3/8"	11-3/4"	3-7/16"
